20種鋁型材連接方式

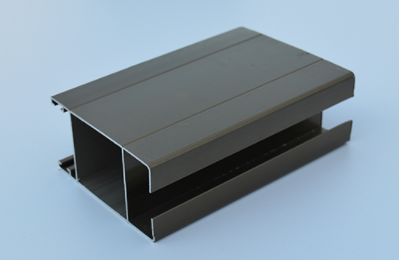

在非標設計中，常常用到鋁型材，工業鋁型材外表經過氧化后，外觀十分美麗，組裝成產品時，采用公用鋁型材配件，不需求焊接，較環保，而且裝置、裝配、攜帶、搬移極為方便。鋁型材銜接方式也是多樣化的，上面我們復雜引見一下鋁型材的20種銜接方式，采用動圖的方式演示，比擬直觀，大家可以保管。

用于兩根型材的90°銜接，隱藏式銜接，銜接強度高。

兩頭銜接的方式：

2.角碼（90°、45°、135°）

用于型材固定角度的外銜接，分為90°、45°、135°三種角度銜接，可固定封板。

壓鑄角鋁直角銜接：

擠壓角鋁直角銜接：

45°、135°銜接：

3.螺釘銜接

用于兩根型材的90°內銜接，裝置裝配方便，常用于復雜的型材外罩銜接。

不同款式的螺釘銜接：

4.L形角槽連接件（90°）

用于兩根型材的90°銜接，裝置裝配復雜，型材不需求追加工。

5.高強度角槽連接件（45°）

用于兩條45°角的型材角槽內銜接，強度高，常用于固定門框型材。

6.端面連接件

用于兩條或三條型材之間的直角銜接，結實，美觀。

7.三維連接件（直角）

用于三條型材之間的直角銜接，銜接方便，快捷。

8.三維連接件（R角）

用于三條圓弧形型材之間的直角銜接，銜接方便，快捷。

9.彈性扣件

用于兩根型材的90°內銜接，裝置裝配方便。

10.端連接件

用于兩根型材的90°內銜接，蔭蔽式銜接，銜接強度高。

11.一字連接件

用于兩根型材的高強度對銜接。

12.錨式連接件

用于兩型材的銜接，多種角度可供選擇，蔭蔽式銜接，方便型材裝置。

13.活動鉸鏈

用于兩型材的銜接，30°-150°恣意調整。

14.轉向銜接板

用于各種型材銜接，可停止多角度旋轉。

15.銜接板

用于多根型材的銜接，銜接強度高，無需對型材停止加工、裝置便捷。

16.轉向角碼

可完成型材的恣意角度的銜接。

17.螺栓頭組件

將彈性螺母裝入型材中，將圓形柱裝入另一根型材內，運用螺栓將其固定。

18.十字外型銜接板

用于單槽型材“+”形構造的高強度銜接。

19.L型、T型-外置銜接板

用于單槽型材“L”形或許“T”形構造的高強度銜接。

20.Y型-外置銜接板

用于單槽型材“-”形構造的高強度銜接。
